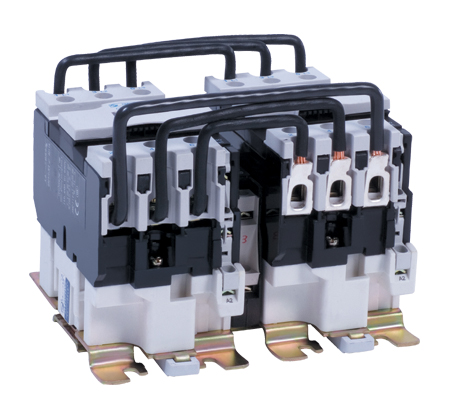

直流/交流接觸器
用途
本產品主要用于交流50Hz（或60Hz），額定絕緣電壓為690V，額定工作電壓至660V，在AC-3
使用類別下，額定工作電壓為 380V 時，額定工作電流到95A 的三相四線制電路中，通過分斷和接
通三相主電路和中性線，來達到控制雙電源切換或控制可逆運轉或可反向制動的電動機。
規格型號、結構型式
型號 額定工作電流 控制三相鼠籠電動機功率KW
le（AC-3，380V） 220V 380V 415V 440V 660V
GSC1（CJX4—d）-4004N 40 11 18.5 22 22 30
GSC1（CJX4—d）-5004N 50 15 22 25 25 33
GSC1（CJX4—d）-6504N 65 18.5 30 37 37 37
GSC1（CJX4—d）-8004N 80 22 37 45 45 45
GSC1（CJX4—d）-9504N 95 25 45 45 45 45
■ 結構特點
△觸頭為雙斷點，動作機構為直動式；
△產品為機械聯鎖、電氣聯鎖雙重聯鎖；
△產品的兩個側面可加裝輔助觸頭組（F3－d1）；
△產品的頂部可加裝輔助觸頭組（F3、F3－d、F3－d2）和空氣延時（SK4－2/3d）；
△產品的線圈上可加裝延時模塊、放大模塊和過電壓抑制器等功能模塊。
